| 型号：D941W |

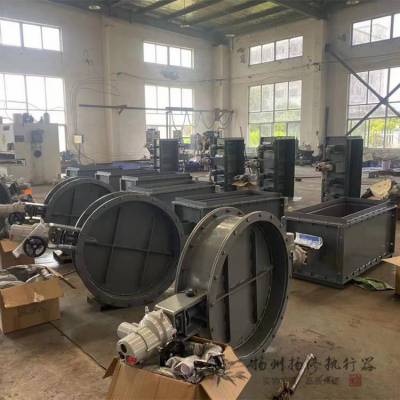

供应烟气管道通风蝶阀D941W口径材质可定制；
本蝶阀采用与阀体相同材料加工成密封圈，采用电或气传动。其适用温度随阀体选材而定，公称压力≤0.6MPa。一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1.设计新颖，合理，结构独特，重量轻，启闭迅速。
2.操力钜小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
【详细说明】
采用标准：
设计标准：GB/T 12238-1989 JB/T8692-1998
法兰连接尺寸： GB/T9115.1-2000
结构长度：GB/T 12221-1989
压力试验：GB/T 13927-92; JB/T 9092-1999
主要技术参数
| 公称通径
|
DN
|
50～2000
| ||
|
公称压力
|
PN
|
0.05
|
0.25
|
0.6
|
|
试验压力
|
强度实验
|
0.075
|
0.375
|
0.9
|
|
密封实验
|
≤1.5﹪泄漏量
| |||
|
适用介质
|
，煤气、含尘气体、烟道气等
| |||
|
驱动形式
|
气传动、电传动
| |||
主要零件的材质
| 零件名称
|
材料
|
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
密封圈
|
与阀体相同
|
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
填料
|
氟塑料、柔性石墨
|
供应烟气管道通风蝶阀D941W口径材质可定制
