| 型号：DJW10-WK |

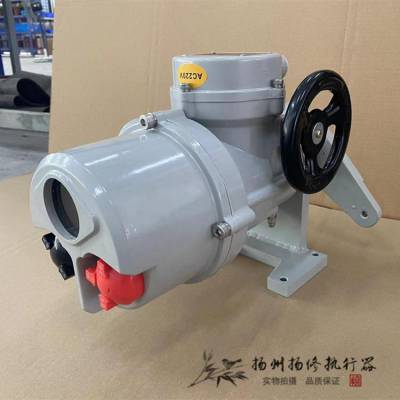

角行程电动执行器DJW120-WK带底座拐臂;
DJW系列角行程阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。是DZW系列产品的派生产品。可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的佳驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。
机电角行程电动执行器DJW120-WK带底座拐臂;
特点
技术参数
| 环境温度
|
－20℃～＋60℃
|
|
环境湿度
|
≤95%（＋25℃时）
|
|
防护等级
|
IP55，IP65(特殊订货)
|
|
转矩重复精度
|
≤10%
|
|
位置重复偏差
|
≤1°
|
|
角行程电动执行器DJW120-WK带底座拐臂; 主要电气参数
| |
|
电 源
|
三相 380V AC±10%50Hz
|
性能参数表
| 型号
|
公称 转矩 (N.m)
|
大
|
输出 转速 (r/min)
|
90° 全行程 时间
|
手动 速比
|
电机 功率 (kW)
|
构造型式
|
|
F-DJWl20
|
1200
|
|
3/7、9/14
|
35、23
|
56:1
|
0.25
|
DZW10A+JW100B
|
|
F-DJW250
|
2500
|
3000
|
0.25、0.37
|
DZW1***+JW125B
| |||
|
F-DJW330
|
3300
|
4000
|
0.37、0.55
|
DZW20A+JW125B
| |||
|
F-DJW500
|
5000
|
6000
|
3/7
|
35
|
0.55
|
DZW30A+JW160B
| |
|
F-DJW700
|
7000
|
8000
|
1.1、1.5
|
DZW4***+JW160B
| |||
|
F-DJW1000
|
10000
|
12000
|
54:1
|
DZW60A+JW200B
| |||
|
F-DJW
|
|
|
2.2、3
|
DZW90+JW200B
| |||
|
F-DJW2000
|
20000
|
24000
|
58:1
|
DZW90+JW250B
| |||
|
F-DJW3000
|
30000
|
36000
|
3
|
DZW120+JW250B
| |||
|
F-DJW4000
|
40000
|
48000
|
1400:1
|
5.5
|
DZW250+JW315B
| ||
|
F-DJW6000
|
60000
|
72000
|
1/3
|
47
|
747:1
|
7.5
|
DZW350+JW315B
|
|
F-DJW8000
|
80000
|
96000
|
3/10
|
50
|
798:1
|
10
|
DZW500+JW380;
|
角行程电动执行器DJW120-WK带底座拐臂;
